Подключения абонентов сети с помощью витой пары

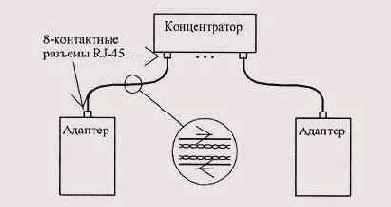

Рисунок 8.7. Подключения абонентов сети с помощью витой пары


Кабели присоединяются к адаптеру и к концентратору 8-контактными разъемами типа RJ-45 (Рисунок 8.8), внешне похожими на обычные телефонные разъемы, в которых используются только четыре контакта. Назначение контактов разъема приведено в табл. 8.2.

Монтаж и обслуживание неэкранированных кабелей с витыми парами (UTP-кабелей) гораздо проще, чем коаксиальных кабелей, так как они не имеют металлической оплетки. Что касается стоимости кабеля, то UTP-кабели стоят примерно вдвое дешевле, чем тонкий коаксиальный кабель, но при этом надо учитывать, что в случае топологии пассивная звезда кабеля обычно требуется гораздо больше, чем при топологии шина.
